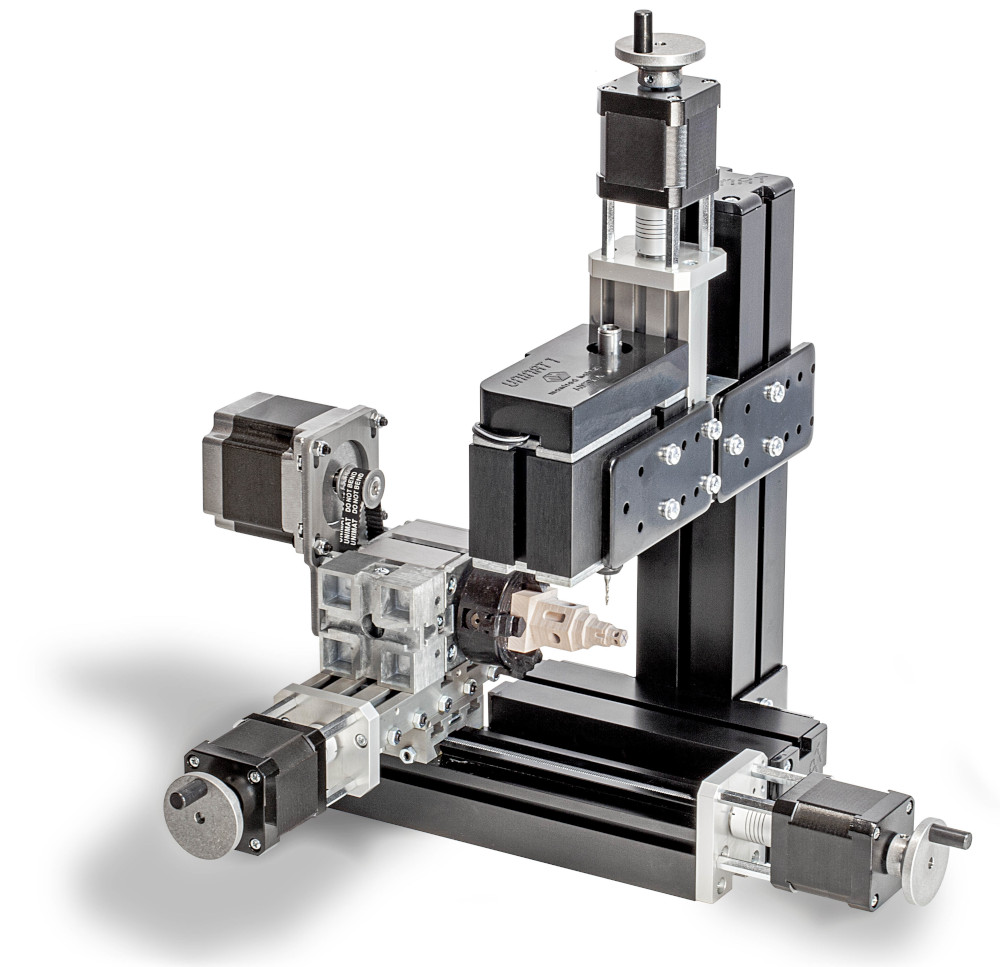

UNIMAT CNC 4-Achs-Fräse
[UNI-FRAES-4-S]
4-Achsen CNC-Fräsen mit Rundachse für komplexe, rotationssymmetrische Bauteile

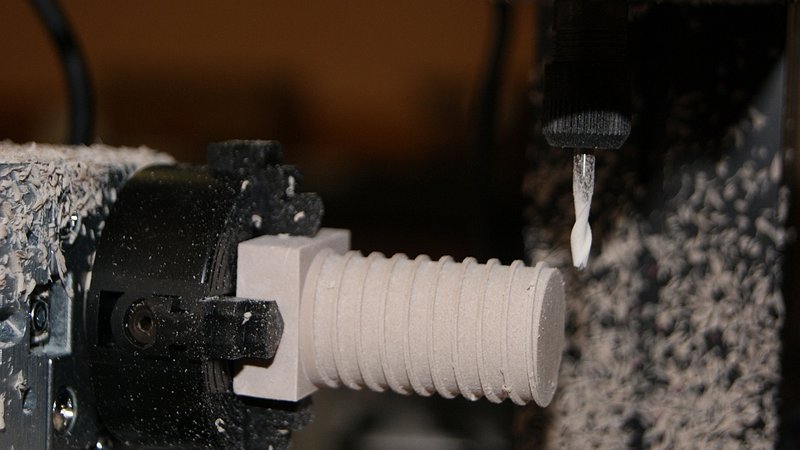

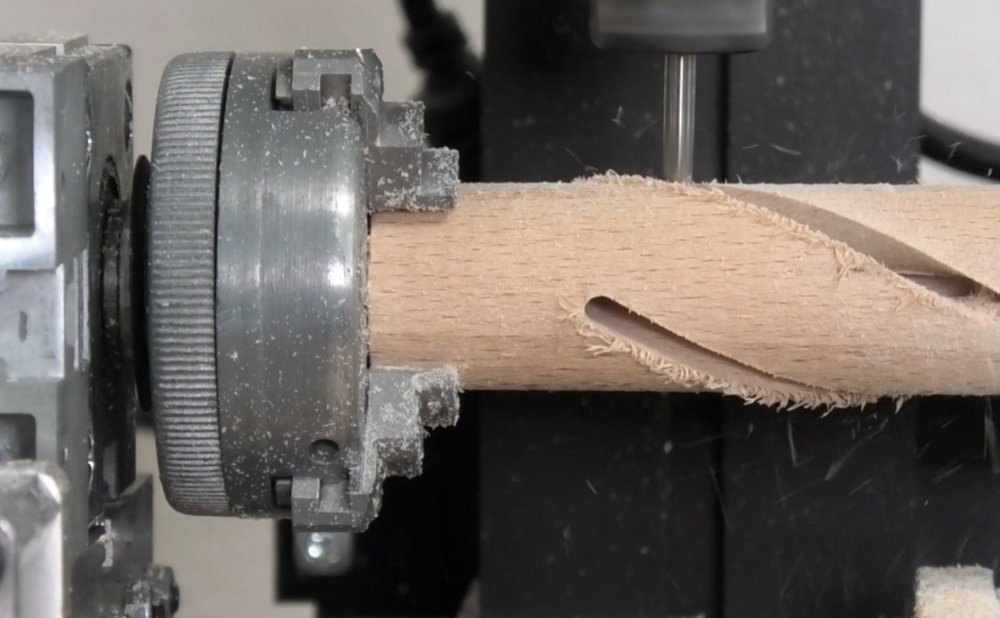

Die 4-Achsen UNIMAT CNC Fräse erweitert das UNI-FRAES-System um eine zusätzliche Rotationsachse und eröffnet damit neue Möglichkeiten für komplexere Geometrien: Neben dem klassischen Fräsen in X-, Y- und Z-Richtung lassen sich Werkstücke jetzt auch um die eigene Achse drehen und bearbeiten – ideal für zylindrische Formen, umlaufende Konturen und mehrseitige Bauteile in einer Aufspannung.
Die Rundachse arbeitet mit einem feinen Inkrement von 0,05625° pro Schritt ((360°/3200) × 0,5) und ermöglicht dadurch hochpräzise, wiederholgenaue Rotationsbewegungen. In Kombination mit der bewährten Frässpindel (4.000 U/min, 1/8"-Spannzange) und einer Gesamtgenauigkeit von 0,07 mm ist die Maschine die konsequente Weiterentwicklung für alle, die von der 3-Achsen-Fräse zu komplexeren CNC-Projekten übergehen möchten.
Vorteile auf einen Blick
- 4. Achse (Rundachse) für rotationssymmetrische und mehrseitige Bauteile
- Extrem feines Rundachsen-Inkrement von 0,05625° für präzise Drehbewegungen
- Frässpindel mit 4.000 U/min und 1/8"-Spannzange
- Verfahrwege in X- und Z-Richtung erweiterbar
- Konsequenter nächster Schritt nach der 3-Achsen-Fräse für anspruchsvollere CNC-Projekte
Technische Daten
| Merkmal | Wert |
|---|---|
| Anzahl CNC-Achsen | 4 |
| Antrieb | Schrittmotor, 2 A, 1,8° |
| Max. Positioniergeschwindigkeit | 300 mm/min |
| Verfahrweg X-Achse | 145 mm (erweiterbar) |
| Verfahrweg Z-Achse | 50 mm (erweiterbar) |
| Verfahrweg Y-Achse | 50 mm |
| Inkrement Rundachse | (360°/3200) × 0,5 = 0,05625° |
| Gesamtgenauigkeit | 0,07 mm |
| Frässpindel | 4.000 U/min, mit 1/8"-Spannzange |
