Unimat MetalLine

160200

Präzision in Modulbauweise

Die UNIMAT MetalLine ist das leistungsstärkste System innerhalb der UNIMAT-Serie – entwickelt für höchste Ansprüche im Modellbau, Prototypen-Entwicklung und sogar im gewerblichen Einsatz.
Sie überzeugt durch präzise gefertigte Komponenten, modulare Flexibilität und eine Bauweise, die professionelle Ergebnisse auf kleinstem Raum ermöglicht.


⚙️ Hochwertige Fertigung

Alle tragenden Bauteile – darunter Schlitten, Vorgelege, Reitstock und Zwischenstücke – werden aus Metall auf modernsten CNC-Maschinen gefertigt.
Das Ergebnis: hohe Maßgenauigkeit, Stabilität und Wiederholpräzision – perfekt für alle, die auf feine Details und professionelle Ergebnisse Wert legen.

Die exakt aufeinander abgestimmten Teile garantieren höchste Passgenauigkeit bei jedem Maschinenaufbau – von der Drehbank bis zur Fräseinheit.


🔧 Technische Highlights im Überblick

  • Modularer Aufbau für maximale Vielseitigkeit
  • Einfache Handhabung – ideal für Schule, Werkstatt oder Hobbykeller
  • Hohe Stabilität und Präzision durch CNC-gefräste Metallkomponenten
  • Geringe Toleranzen dank passgenauer Lagersitze
  • Staubgeschützte Industriekugellager für hohe Rundlaufgenauigkeit
  • Einstellbare Schwalbenschwanzführungen für spielfreie Bewegungen
  • Plangefräste und geschliffene Profile – exakt aufeinander abgestimmt
  • Verwindungssteife Konstruktion dank verstärkter Wandstärken
  • Pinolenhub – exakt steuerbar über Metallhandräder mit 0,05 mm Skala und verstellbarem Nonius

✅ Für alle, die es genau nehmen

Ob im ambitionierten Modellbau, Design oder für präzise Kleinserien:
UNIMAT MetalLine steht für Qualität, Modularität und höchste technische Präzision.

Erkunden Sie das umfangreiche MetalLine-Zubehörsortiment

Durchstöbern Sie die Downloads zu MetalLine

Die Funktionen

Drehbank

Mit einer Spitzenhöhe von 50 mm, einer Spitzenweite von 90 mm (erweiterbar) und Mehrfachstahlhalter können Aluminium, Kupfer, Messing und andere Metalle bearbeitet werden. Mit dem 3-Backenfutter lassen sich Werkstücke bis ø 56 mm (65 mm Außenspannung) fixieren.
Verfahrweg: Z-Achse 145 mm, X-Achse 32 mm

Horizontalfräse

Durch den Einsatz der drei Schlitten lassen sich Werkstücke in allen Ebenen beliebig bearbeiten.
Verfahrweg: X-Achse 145 mm, Y- und Z-Achse je 32 mm. Fräseraufnahme: von 1 bis 6 mm Schaftstärke.

Zentrierbohrmaschine

Bohrer von 1 bis 6 mm können am Reitstock eingespannt und über den Pinolenweg von 30 mm präzise geführt werden. Das mit 0,05 mm skalierte Handrad ermöglicht eine genaue Festlegung der Bohrtiefe.



Vertikalfräse / Bohrmaschine

Zwei Schlitten bilden den Kreuztisch mit den Verfahrwegen 145 mm auf der X- und 32 mm auf der Y-Achse. Der dritte Schlitten ergibt die Z-Achse (32 mm). Durch die Handräder können Löcher mit bestimmter Tiefe und Position exakt gebohrt werden. Spannzange von 1 bis 6 mm Schaftstärke.

Handbohrer / Handschleifer

Handbohmaschine: Für Bohrer/Stichel von 1 bis 6 mm Schaftstärke.

Handschleifgerät: Mit 50 mm Schleifscheibe auch für schwer zugängliche Stellen.

Technische Daten

Motor20.000 U/min, 12 V Gleichstrom
VorgelegeM12x1, 8 mm Bohrung
Übersetzung1:5 (4000 U/min)
Schlitten (Verfahrwege)2 Querschlitten (32 mm), 1 Längsschlitten (145mm)
ReitstockM12x1, 30 mm Pinolenhub
DreibackenfutterSpannbereich Innen 1.8 - 56 mm, Aussen 12-65 mm
Netzteil110-240 V 50/60 Hz, 14 V, 2 A

Inhalt

Unimat ML 6in1 160200

Ausstattung im Überblick – Maschinenkomponenten und Zubehör

  • Maschinenbetten: 140 mm und 271 mm
  • Längsschlitten: 200 mm
  • 2× Querschlitten: je 90 mm
  • Reitstock
  • Metall-Zwischenstücke
  • Metall-3-Backenfutter
  • Stahlplanscheibe
  • Präzisions-Rollkörner
  • Vorgelege (für variable Antriebsübersetzungen)
  • 12 V Motor
  • 14 V Sicherheitstransformator
  • Befestigungsplatten und -winkel

Upgrade Technik

160200EDU2

Erweiterungsset für UNIMAT ML (Art.-Nr. 160200)

Dieses Erweiterungspaket baut auf dem UNIMAT ML Basisset auf und ermöglicht den Aufbau einer zweiten Maschine oder die Realisierung spezieller Maschinenkonfigurationen. Enthalten sind:

  • 1x Vorgelege
  • 1x Motor
  • Drehtisch
  • Teilapparat
  • Verzahnfräskopf
  • Planfräskopf
  • 5-teiliges Drehstahl-Set
  • 4-teiliges Fräserset
  • 330 mm Maschinenbett
  • 2 Verbindungselemente U66

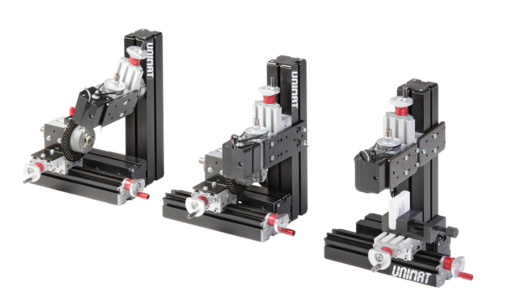

Mit diesen Komponenten lassen sich unter anderem folgende Spezialmaschinen aufbauen:

  • 5-Achsen Fräsmaschine
  • Zahnradfräsmaschine
  • Planfräsmaschine

Anwendungsbeispiele für Spezialmaschinen:

  • Fertigung von Zahnrädern und Ritzeln
  • Fräsen von ebenflächigen Werkstücken oder Gehäuseteilen
  • Mehrseitige Bearbeitung komplexer Bauteile durch simultane Achsenbewegung

Anwendungsbeispiele für die Spezialmaschinen:
Differential fräsen
Achswelle + Felge mit 5-Achsenfräse


Upgrade Power

160200EDU3

Erweiterungsset für UNIMAT ML (Art.-Nr. 160200) – Mehr Kraft & Vielseitigkeit für anspruchsvolle Anwendungen

Dieses leistungsstarke Erweiterungsset ist ideal für Privatanwender und industrielle Anwendungen, die mehr Kraft und Stabilität bei der Bearbeitung größerer Werkstücke benötigen. Es basiert auf dem UNIMAT ML Basissystem und ermöglicht den Aufbau einer zweiten Maschine oder die Umsetzung spezialisierter Maschinenkonfigurationen.

Enthaltene Komponenten:

  • Powermotor für erhöhte Leistungsreserven
  • Untersetzungsgetriebe für optimiertes Drehmoment
  • Sicherheitstransformator mit Verteiler
  • Kreissäge mit Sägeblatt
  • Präzisions-Fräsanschlag
  • Formfräserset
  • Profidrechseleinrichtung
  • 460 mm Maschinenbett
  • 2 Verbindungselemente U66
  • ML-Stichsäge mit verstellbarem Hub

Ermöglicht den Aufbau von Spezialmaschinen wie:

  • Kreissäge
  • Power-Stichsäge
  • Oberfräse
  • Powerfräse
  • Profidrechselbank

Dieses Set bietet eine leistungsstarke Erweiterung für professionelle Anwendungen, bei denen Präzision, Modularität und Maschinenvielfalt gefragt sind.

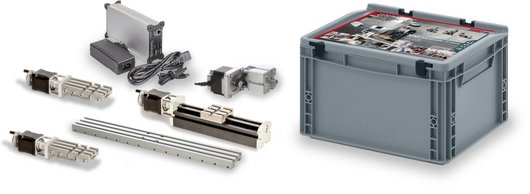

Erweitern Sie Ihre MetalLine zur vollwertigen CNC-Maschine

Dieses Upgrade-Set richtet sich an Anwender, die bereits im Besitz der UNIMAT MetalLine sind und deren System um CNC-Funktionalität mit bis zu vier Achsen erweitern möchten.

Mögliche Maschinenkonfigurationen:

  • CNC-Drehbank
  • Vertikal- oder Horizontalfräse mit 3 Achsen
  • Vertikalfräse mit zusätzlicher Drehachse (4-Achs-Bearbeitung)

Set-Inhalt:

  • 2 CNC-Querschlitten
  • 1 CNC-Längsschlitten
  • CNC-Drehtisch mit hochpräzisem Teilapparat
  • 2A-Schrittmotoren für alle Achsen
  • TCTControl – Steuerelektronik mit integriertem Motion-Controller
  • Vorinstallierte CNC-Software für einfache Inbetriebnahme
  • Einführungsmaterialien zur CNC- und G-Code-Programmierung

Mit diesem Set machen Sie Ihre UNIMAT MetalLine fit für professionelle Automatisierung – für präzise Bearbeitung, Wiederholgenauigkeit und effiziente Projektumsetzung in Hobby, Prototypenbau oder Industrie.
