Dreh- und Fräsmaschinen
Die Firma The cool tool ist seit vielen Jahren verlässlicher Partner von Sherline in Europa. Wir bieten neben den Maschinen auch das umfangreiche Zubehör der Firma Sherline an. Die Maschinen werden bei uns jedoch unter dem Eigennamen UNITurn und UNIMill verkauft.

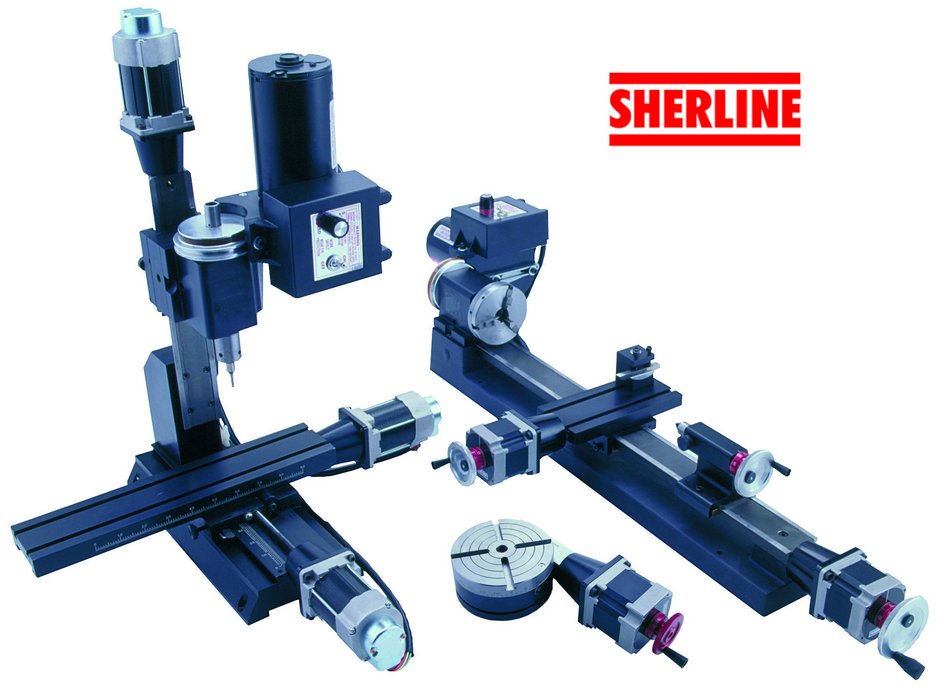

Mit den Maschinen der UNITurn und UNIMill Linie können Prototypen- und Modellbauer komplexe Dreh- und Frästeile erstellen. Diese Maschinen sind sowohl in einer manuellen als auch in einer CNC gesteuerten Version erhältlich und erlauben die Dreh- und Fräsbearbeitung – auch in härtesten Materialien
UNITurn und UNIMill sind seit fast 50 Jahren auf dem Markt und technisch ausgereift bis ins kleinste Detail.
Durch das umfangreiche Zubehörsortiment können die Maschinen sukzessive erweitert werden.

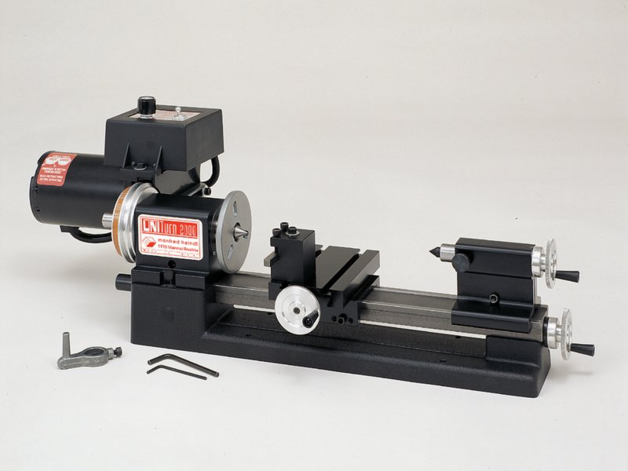

Man beginnt mit dem Erwerb einer günstigen Drehbank und kann sich maßgeschneidert nach den eigenen Anforderungen eine Präzisionswerkstatt zusammenstellen. So können Sie Ihre Drehbank einfach mittels Frässäule zum Andocken in eine Fräsmaschine und Standbohrmaschine umbauen.
Technische Daten
| UNIMill Deluxe | UNITurn | |||
|---|---|---|---|---|
| Artikelnummer | 5410 | 2010 | 2000 | 4300 |
| Höhe Arbeitsbereich | 203mm | 229mm | - | - |
| Ausladung | 203mm | 229mm | - | - |
| Weg X-Achse | 228mm | 229mm | 110 mm | 110 mm |
| Weg Y-Achse | 127mm | 178mm | - | - |
| Weg Z-Achse | 159mm | 137mm | - | - |
| Gesamttiefe | 356mm | 565mm | 190mm | 220mm |
| Gesamtbreite | 381mm | 381mm | 610mm | 820mm |
| Gesamthöhe | 527mm | 568mm | 150mm | 200mm |
| Tischgröße | 70x330mm | 70x330mm | - | - |
| Spitzenhöhe über Schlitten | - | - | 22,5mm | 22,5mm |
| Spitzenhöhe über Bett | - | - | 45mm | 45mm |
| Spitzenweite | - | - | 200mm | 430mm |
| Spindelbohrung | 10mm | 10mm | 10mm | 10mm |
| Spindelgewinde | 3/4" - 16 T.P.I. | 3/4" - 16 T.P.I. | 3/4" - 16 T.P.I. | 3/4" - 16 T.P.I. |
| Spindel Konus | #1 Morse | #1 Morse | #1 Morse | #1 Morse |
| Reitstock | - | - | 38mm · 1,49" | 38mm · 1,49" |
| Reitstock Konus | - | - | #0 Morse | #0 Morse |
| Drehbare Hauptspindel | 0° - 45° | 0° - 45° | 0° - 45° | 0° - 45° |
| Handrad Einteilung | 0,01mm | 0,01mm | 0,01mm | 0,01mm |
| Motor | Eingang: 100-240V 90 Volt DC | Eingang: 100-240V 90 Volt DC | Eingang: 100-240V 90 Volt DC | Eingang: 100-240V 90 Volt DC |
| Drehzahlregelung | 70 - 2.800 rpm | 70 - 2.800 rpm | 70 - 2.800 rpm | 70 - 2.800 rpm |
| Gewicht | 16,3kg | 17,2kg | 10,9kg | 13,6kg |
| UNIMill Deluxe | UNITurn | |||
|---|---|---|---|---|
| 5410 | 2010 | 2000 | 4300 | |
| Höhe Arbeitsbereich | 8.00" | 9.00" | - | - |
| Ausladung | 8.00" | 9.00" | - | - |
| Weg X-Achse | 9.00" | 9.00" | 4.25" | 4.25" |
| Weg Y-Achse | 5.00" | 7,00" | - | - |
| Weg Z-Achse | 6.25" | 5.38" | - | - |
| Gesamttiefe | 14.00" | 22.25" | 7.50" | 8.75" |
| Gesamtbreite | 15.00" | 15,00" | 24.00" | 32.25" |
| Gesamthöhe | 20.75" | 23.38" | 6.00" | 8.00" |
| Tischgröße | 70x330mm | 70x330mm | - | - |
| Spitzenhöhe über Schlitten | - | - | 1.75" | 1.75" |
| Spitzenhöhe über Bett | - | - | 3.50" | 3.50" |
| Spitzenweite | - | - | 8.00" | 17.00" |
| Spindelbohrung | 0.405" | 0.405" | 0.405" | 0.405" |
| Spindelgewinde | 3/4" - 16 T.P.I. | 3/4" - 16 T.P.I. | 3/4" - 16 T.P.I. | 3/4" - 16 T.P.I. |
| Spindel Konus | #1 Morse | #1 Morse | #1 Morse | #1 Morse |
| Reitstock | - | - | 1.49" | 1.49" |
| Reitstock Konus | - | - | #0 Morse | #0 Morse |
| Drehbare Hauptspindel | 0° - 45° | 0° - 45° | 0° - 45° | 0° - 45° |
| Handrad Einteilung | 0.001" | 0.001" | 0.001" | 0.001" |
| Motor | Input: 100-240V 90 Volt DC | Input: 100-240V 90 Volt DC | Input: 100-240V 90 Volt DC | Input: 100-240V 90 Volt DC |
| Drehzahlregelung | 70 - 2,800 rpm | 70 - 2,800 rpm | 70 - 2,800 rpm | 70 - 2,800 rpm |
| Gewicht | 36lb | 38lb | 24lb | 30lb |
Charakteristika
- kräftiger Motor, elektronisch regelb. Drehzahl von 70 bis 2800 UpM
- lasergravierte verstellbare Handradskalen
- Toleranz der Lager unter 1/10.000mm
- Prismenprofile
- Gewindeschneider für 32 metrische und 28 zöllische Links- und Rechtsgewinde (optional)
Einsatzbereich

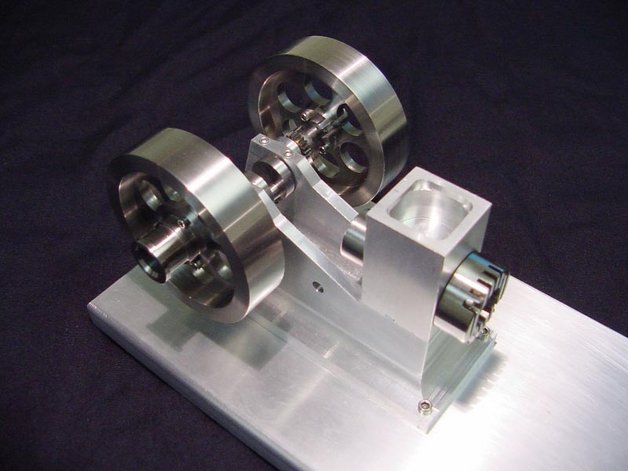

Mit UNITURN und UNIMILL kann jedes Material bearbeitet werden, auch gehärtete Stähle, dadurch ergibt sich ein sehr breiter Einsatzbereich, z.B. Professioneller Modellbau, Kleinserienfertigung, Werkzeugbau, Prototypenbau.
umfangreiches Zubehörprogramm
wie man es sonst nur bei Industriemaschinen findet, bietet die Lösung für jede nur denkbare Anwendung. UNITURN und UNIMILL haben das größtmögliche Einsatzspektrum in dieser Preisklasse, nicht zuletzt durch Konstruktionsmerkmale, die sonst nur viel größere und teurere Maschinen haben.
