Unimat 1 Classic

160141

Für den Modellbauprofi und Techniker, der auch Drehen und Fräsen möchte, ist der UNIMAT1 CLASSIC Maschinenbaukasten ideal.

Der CLASSIC enthält sämtliche Teile des BASIC-Sets und noch viele mehr.

Mit den beiden Querschlitten (30mm Verfahrweg), dem Längsschlitten (40mm Verfahrweg), dem 3-Backenfutter aus Metall und anderen Erweiterungsteilen können zum BASIC zusätzlich folgende Maschinenvarianten aufgebaut werden:

  • Standbohrmaschine
  • Drehbank
  • Horizontal- bzw Vertikalfräse

Das enthaltene Bauplanbuch und die ausführliche Anleitung liefern dazu alle nötigen Anweisungen und Anregungen.

Neben den im Kasten enthaltenen Standardmaschinen bietet das Modulsystem mit dem umfangreichen Zubehörprogramm eine unbegrenzte Vielfalt an weiteren Maschinen.

Die Funktionen

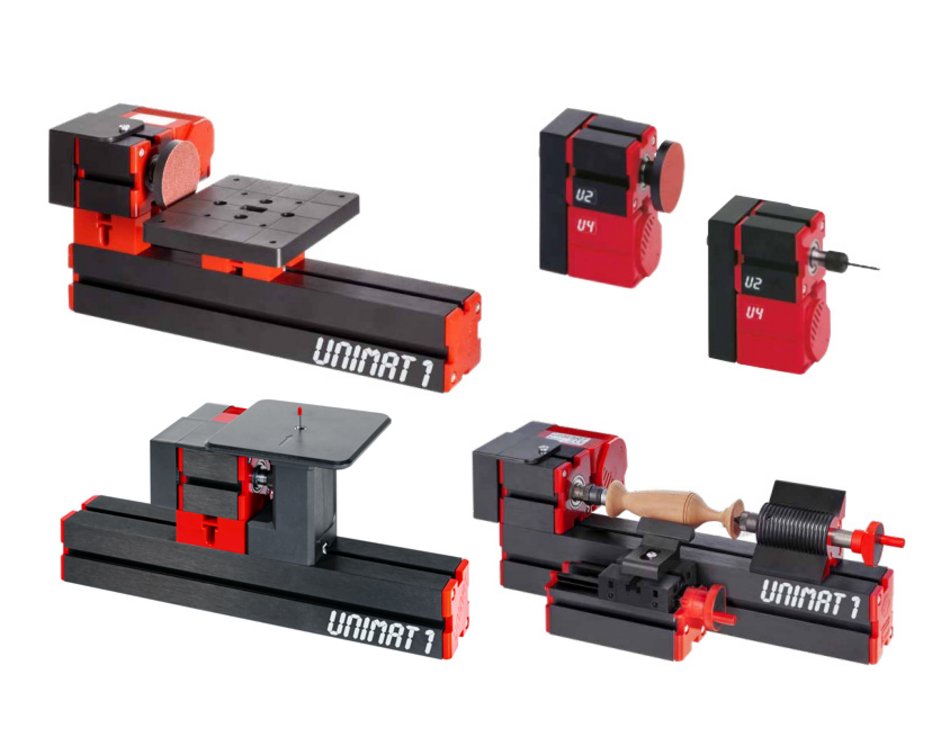

Grundfunktionen Holzbearbeitung

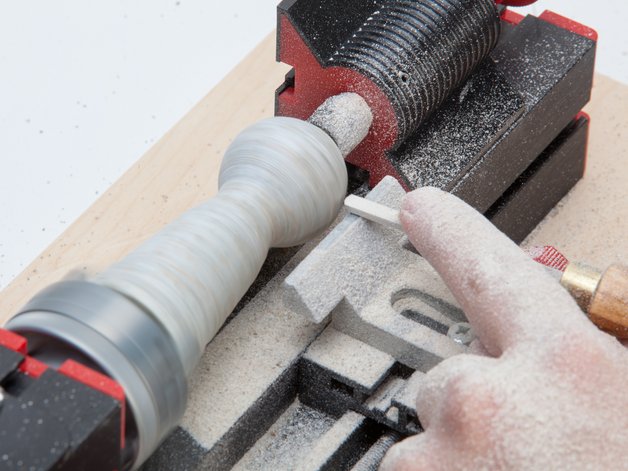

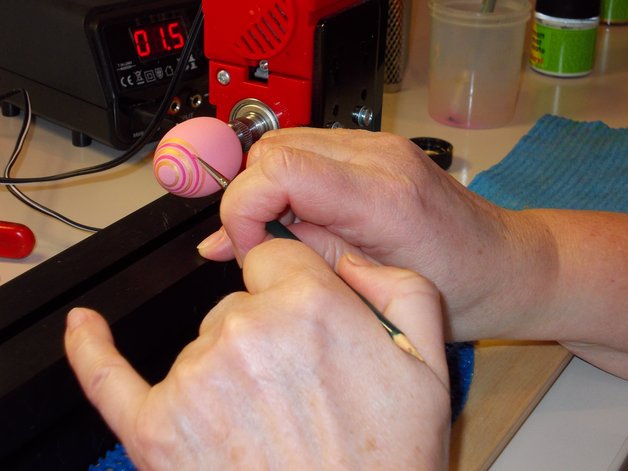

Schleifen, Drechseln, Sägen und Bohren - alle Maschinenvarianten des Unimat 1 Basic sind auch mit dem Classic-Kasten möglich.

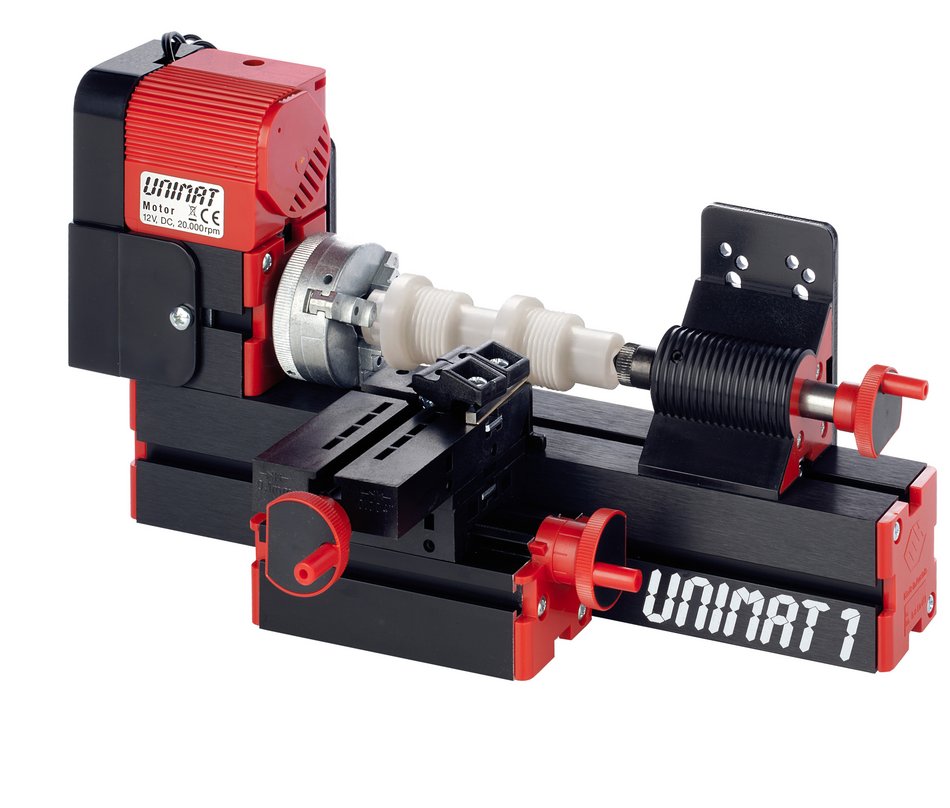

Drehbank

Längs- und Querschlitten mit skalierten Handrädern erlauben optimales Arbeiten. Aufgebaut wie eine professionelle Drehbank bietet sie die Möglichkeit, Achsen, Felgen und sonstige Drehteile aus Weich- und Buntmetallen selbst herzustellen. Spitzenweite 135 mm (optional erweiterbar) Spitzenhöhe 25 mm

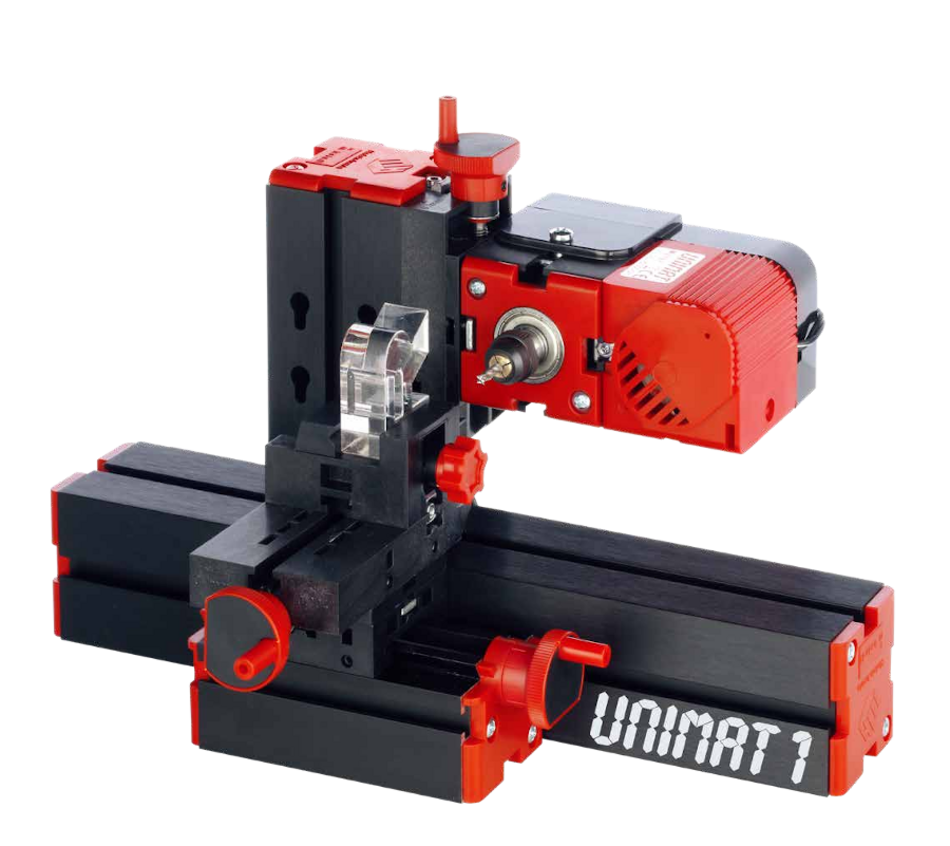

Horizontalfräse

Für Architekturmodelle, Nut- und Federverbindungen etc. Spannzangen von 1 - 6 mm Spannbereich sorgen für die Rundlaufgenauigkeit der Fräser. Die schwenkbaren Schlitten erlauben verschiedenste Winkeleinstellungen.

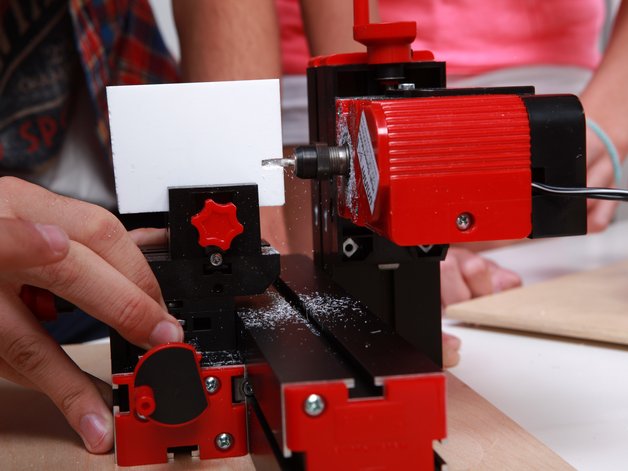

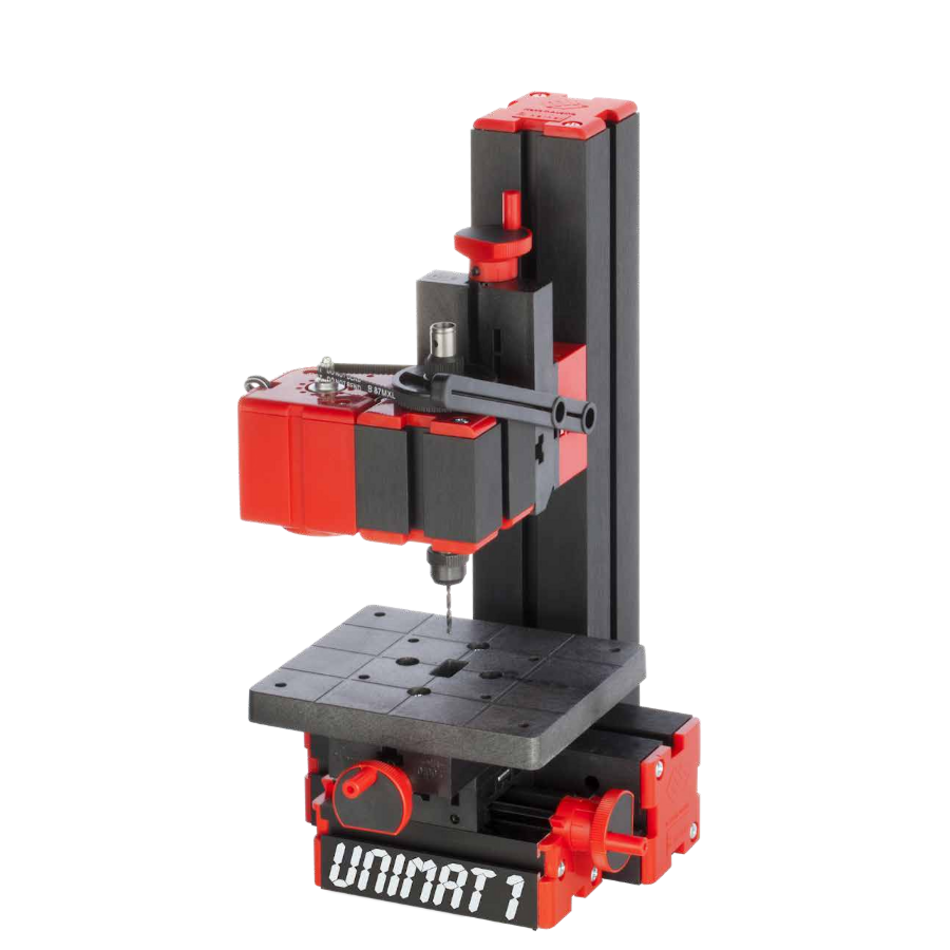

Standbohrmaschine

Exakte Bohrungen in jedem Winkel. Das Bearbeitungszentrum bietet Verfahrwege auf der X-, Y- und Z-Achse. Drei geführte Schlitten (schwenkbar) für dreidimensionales Arbeiten.

Maschinenvariante Vertikalfräse: Mit dem beigelegten HSS-Fräser wird die Bohrmaschine zur Vertikalfräse. Handelsübliches Werkzeug bis 6mm kann eingespannt werden.



Technische Daten

Motor 20.000 U/min, 12 V Gleichstrom
Vorgelege M12x1, 8 mm Bohrung
Übersetzung 1:5 (4000 U/min)
Schlitten (Verfahrwege) 2 Querschlitten 30 mm, 1 Längsschlitten 40 mm, Spindelsteigung 1mm
Reitstock M12x1, 15 mm Pinolenhub
Dreibackenfutter Spannbereich Innen 1,8 - 56 mm, Aussen 12-65 mm
Netzteil 110-240 V 50/60 Hz, 12 V, 2 A

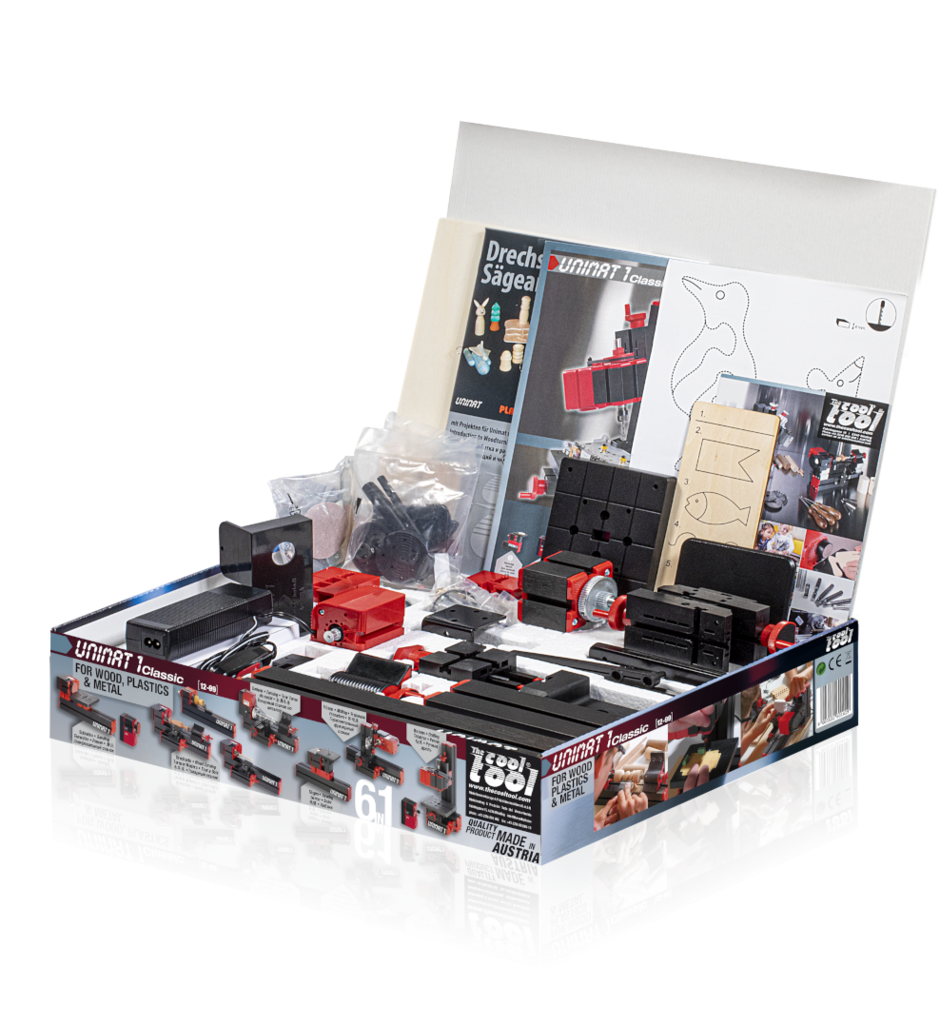

Inhalt

160141 Unimat1 Classic

Maschinenbett (140 und 271 mm), Längsschlitten, 2x Querschlitten, Reitstock, 3x Zwischenstücke, Metall 3-Backenfutter, Vorgelege, 12 V Motor, 12 V Sicherheitstrafo, Stichsäge, Rollkörner, Bohrtisch, Drechselauflage, 2x Schleifteller mit Schleifpapier, Spannzangen 1 bis 6 mm, Drechselmesser, Bohrer, Fräser, Drehstahl, Schraubendreher, Befestigungsplatten und -winkel, Startpaket Werkmaterial, ...
